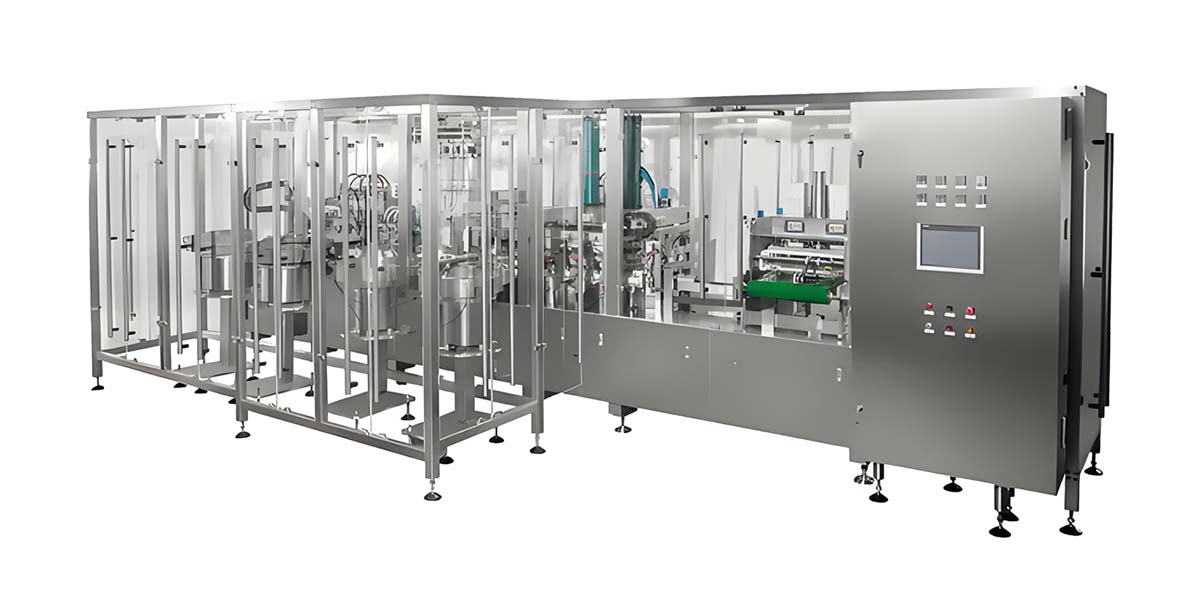

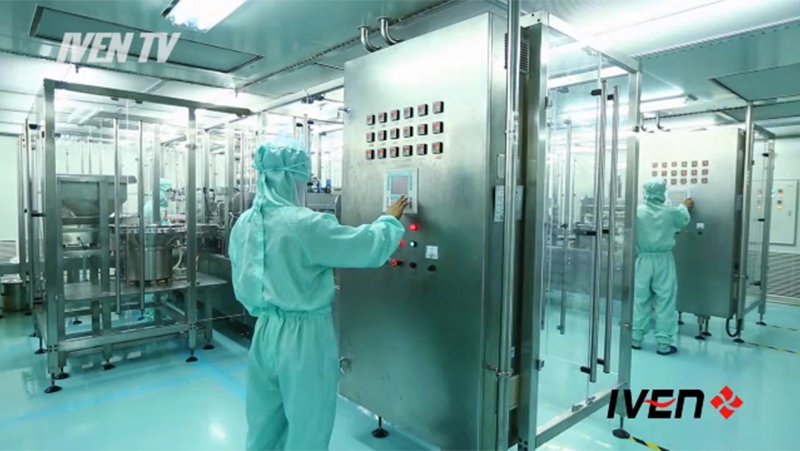

Линия по производству инфузионных растворов в мягких пакетах из Non-PVC серии SR - представляет собой оборудование нового поколения. Данная производственная линия - это результат нашего многолетнего опыта с применением передовых отечественных и международных технологий. Производственная линия выполняет следующие процедуры: печать текста, изготовление мягких пакетов, наполнение и укупорка.

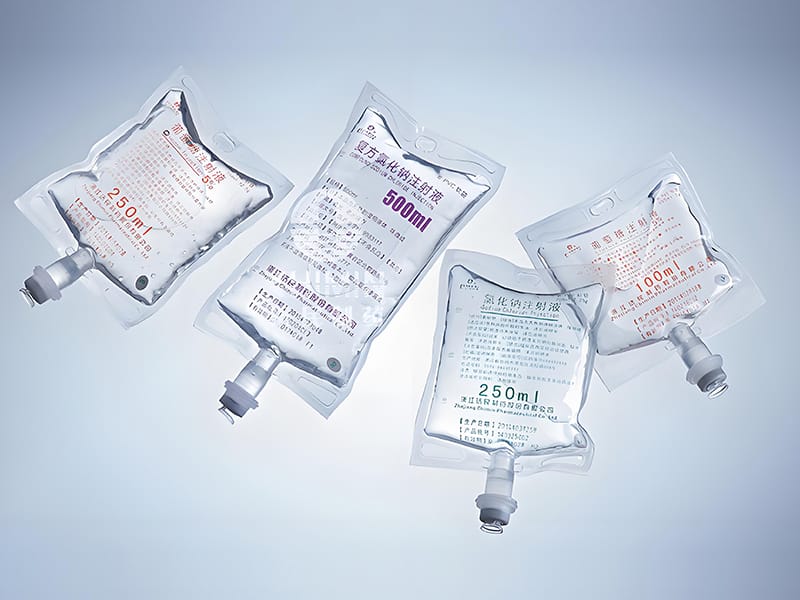

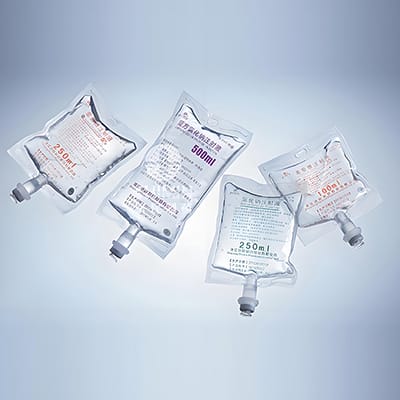

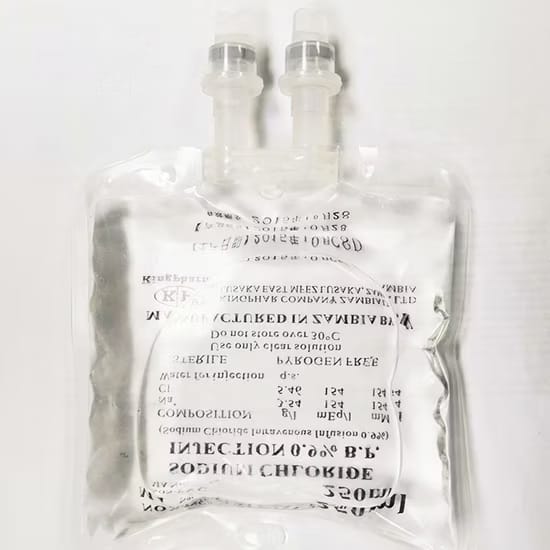

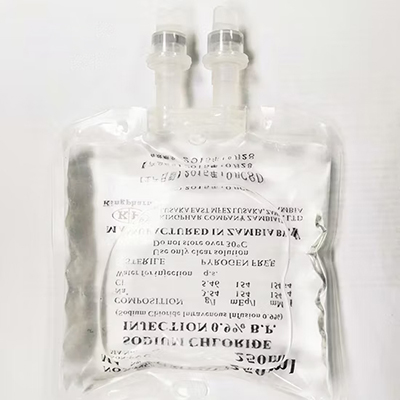

Применимый размер бутылки 50 мл, 100 мл, 250 мл, 500 мл
Макс. производительность 15000 пакетов/ч
Тип | SRD1A/1200 | SRD2A/2500 | SRS2A/2500 | SRD3A/3800 | SRS3A/3800 |
Макс. производительность | 1200 пак/ч | 2500 пак/ч | 2500 пак/ч | 3800 пак/ч | 3800 пак/ч |
Характеристика пакетов | 100 мл, 250 мл, 500 млl | ||||
Кол-во/цикл | 1 | 2 | 2 | 3 | 3 |

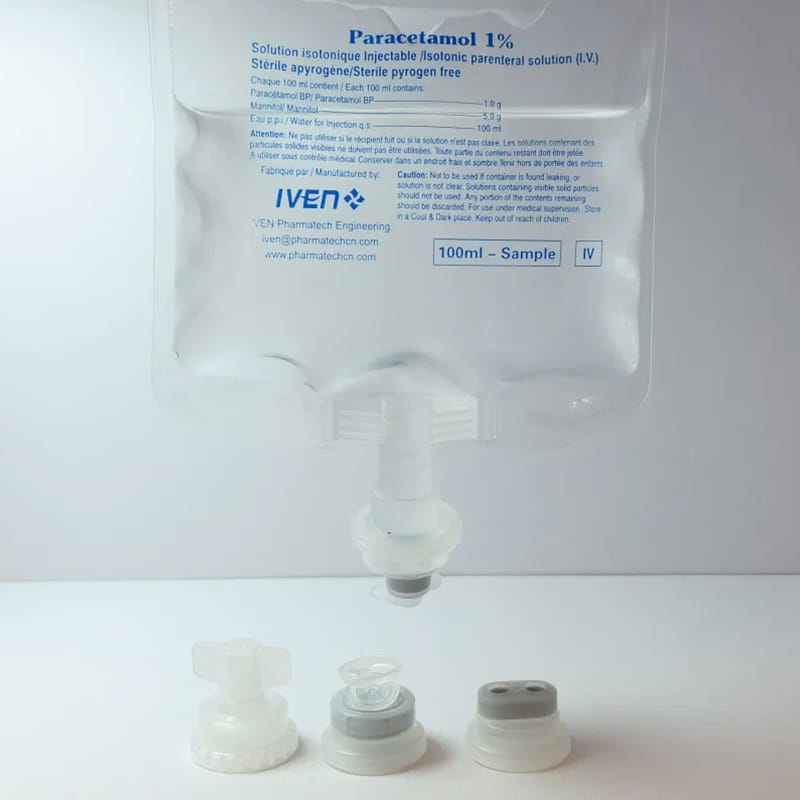

Порт инфузионного пакета | Желобковый соединитель | Желобковый соединитель | Мягкий трубочный соединитель | Желобковый соединитель | Мягкий трубочный соединитель |
Диаметр цветной красящей ленты | Стандартная цветная красящая лента с внутренним диаметром 3 дюйма и внешним диаметром менее 140 мм. | ||||
Размер пленки | Стандартная пленка с внутренним диаметром 6 дюймов и внешним диаметром менее 600 мм. | ||||
Печать | Термопечать; одноцветная; одновременная печать даты изготовления, срока годности, регистрационного номера. | ||||
Электропитание | 3 фазы, 380 В 50 Гц | ||||
Мощность | 8 кВт | 22 кВт | 22 кВт | 26 кВт | 26 кВт |
Давление сжатого воздуха | Сухой сжатый воздух, степень чистоты 5 мкм, давление более 0.6 МПа. Автоматическая остановка подача предупредительного сигнала при давлении ниже нормы. | ||||
Расход сжатого воздуха | 1000 л/мин | 2000 л/мин | 2200 л/мин | 2500 л/мин | 2600 л/мин |
Давление чистого воздуха | Более 0.4 МПа, степень чистоты 0.22 мкм | ||||
Расход чистого воздуха | 500 л/мин | 800 л/мин | 600 л/мин | 1000 л/мин | 800 л/мин |
Давление воды для охлаждения | >0.5 кгс/см2 | >0.5 кгс/см2 | >0.5 кгс/см2 | >0.5 кгс/см2 | >0.5 кгс/см2 |
Расход воды для охлаждения | 100 л/ч | 150 л/ч | 100 л/ч | 200 л/ч | 150 л/ч |
Азотопотребление | Использование азота 0.6 МПа для защиты в условиях особой необходимости, азотопотребление 45 л/мин | ||||
Уровень шума при работе | < 75 дБ | ||||
Требования окр.среды | Температура окружающей среды: 26 ℃, влажность: 45 %-65 %, макс. 85 % | ||||
Габариты | 4.2 м * 2.1 м * 2.1 м | 5.6 м *2.1 м * 2.1 м | 8 м * 2.97 м * 2.1 м | 6.5 м * 2.35 м * 2.1 m | 9.8 м * 2.97 м * 2.1 м |
Габариты цеха (для ссылки) | 5.2 м * 4.1 м * 2.4 м | 6.6 м * 4.1 м * 2.4 м | 9 м * 5 м * 2.4 м | 7.5 м * 4.5 м * 2.4 м | 11 м * 5 м * 2.4 м |
Масса | 3.5 т | 6 т | 7 т | 7 т | 8.5 т |

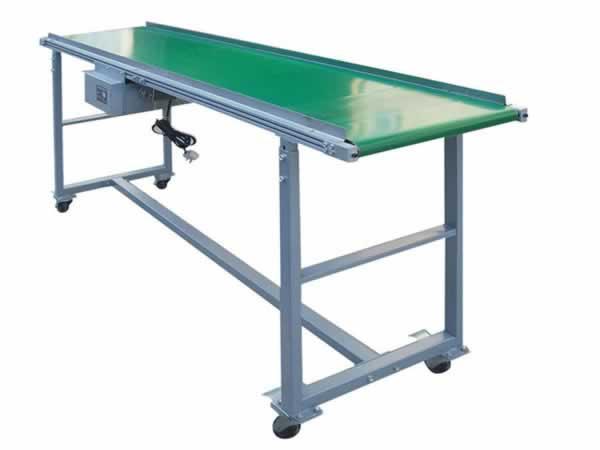

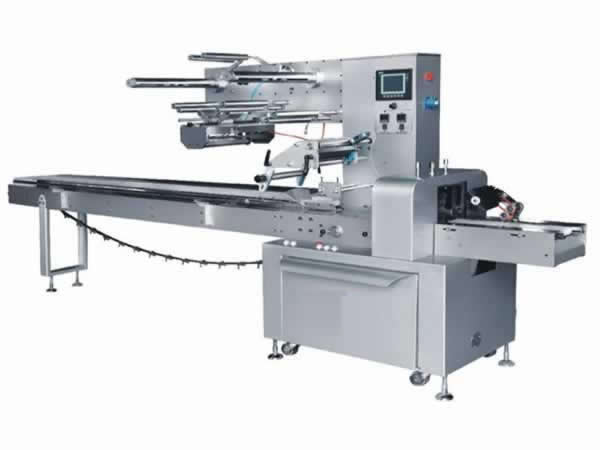

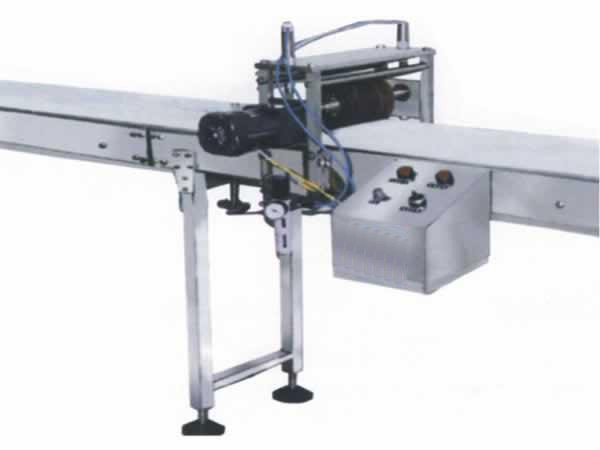

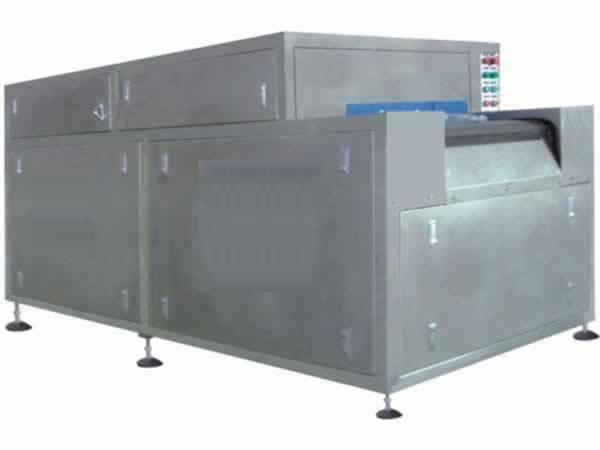

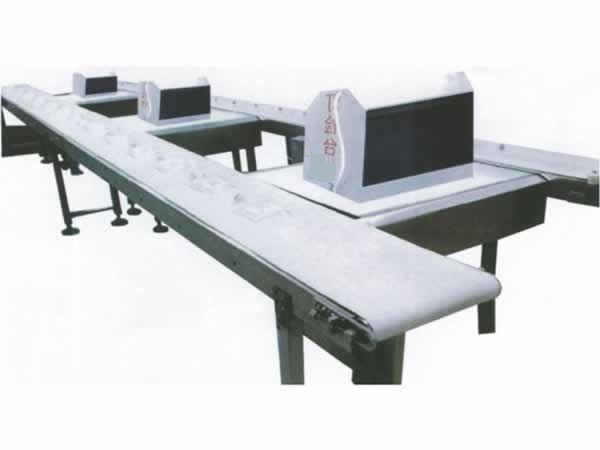

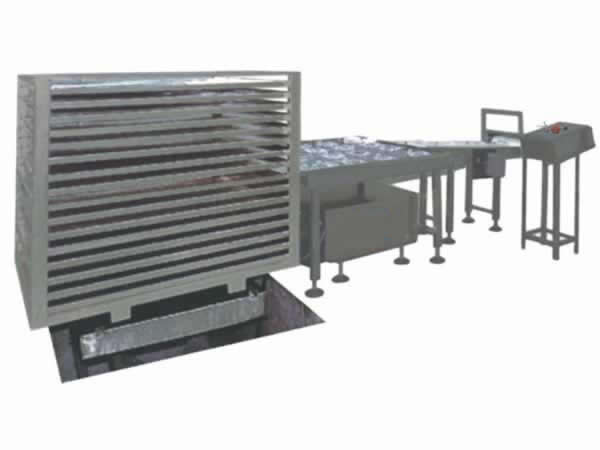

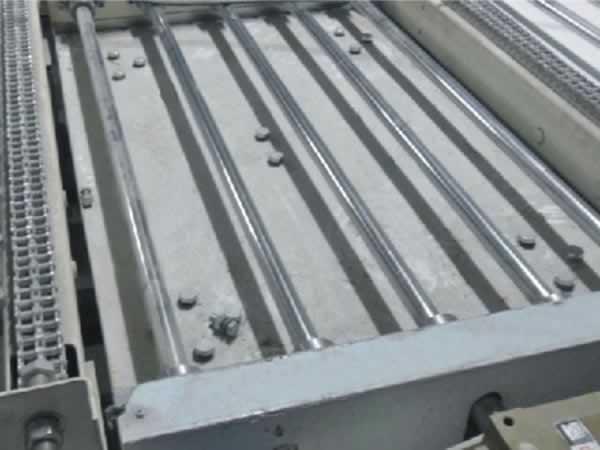

Вспомогательное оборудование: сушильный шкаф для мягких инфузионных пакетов, детектор утечек, конвейер, горизонтальная упаковочная машина, машина для упаковки в коробки, запечатывающее устройство. |
Тип | SRD4A/5000 | SRD4A/5000 | SRD6A/7500 | SRS6A/7500 | SRD12A/15000 | |
Макс. производительность | 5000 пак/ч | 5000 пак/ч | 7500 пак/ч | 7500 пак/ч | 15000 пак/ч | |
Характеристика пакетов | 100 мл, 250мл, 500 мл | 50 мл, 100 мл, 250 мл, 500 мл | ||||
Кол-во/цикл | 4 | 4 | 6 | 6 | 12 | |
Порт инфузионного пакета | Желобковый соединитель | Мягкий трубочный соединитель | Желобковый соединитель | Мягкий трубочный соединитель | Желобковый соединитель | |
Диаметр цветной красящей ленты | Стандартная цветная красящая лента с внутренним диаметром 3 дюйма и внешним диаметром менее 140 мм. | |||||
Размер пленки | Стандартная пленка с внутренним диаметром 6 дюймов и внешним диаметром менее 600 мм. | |||||
Печать | Термопечать; одноцветная; одновременная печать даты изготовления, срока годности, регистрационного номера. | |||||
Электропитание | 3 фазы, 380 В 50 Гц | |||||
Мощность | 30 кВт | 28 кВт | 32 кВт | 30 кВт | 60 кВт | |
Давление сжатого воздуха | Сухой сжатый воздух, степень чистоты 5 мкм, давление более 0.6 МПа. Автоматическая остановка подача предупредительного сигнала при давлении ниже нормы. | |||||
Расход сжатого воздуха | 3000 л/мин | 3800 л/мин | 4000 л/мин | 4200 л/мин | 7000 л/мин | |
Давление чистого воздуха | Более 0.4 МПа, степень чистоты 0.22 мкм | |||||
Расход чистого воздуха | 1000 л/мин | 1000 л/мин | 4000 л/мин | 4200 л/мин | 7000 л/мин | |
Давление воды для охлаждения | >0.5 кгс/см2 | >0.5 кгс/см2 | >0.5 кгс/см2 | >0.5 кгс/см2 | >0.5 кгс/см2 | |
Расход воды для охлаждения | 300 л/ч | 250 л/ч | 400 л/ч | 300 л/ч | 800 л/ч | |
Азотопотребление | Использование азота 0.6 МПа для защиты в условиях особой необходимости, азотопотребление 45 л/мин | |||||
Уровень шума при работе | < 75 дБ | |||||
Требования окр.среды | Температура окружающей среды: 26 ℃, влажность: 45 %-65 %, макс. 85 % | |||||
Габариты | 8.5 м *2.7 м * 2.1 м | 11.8 м * 2.97 м * 2.1 м | 9.9 м * 2.55 м * 2.1 м | 14 м * 2.97 м * 2.1 м | 9.9 м * 4.4 м * 2.3 м | |
Габариты цеха (для ссылки) | 10 м * 4.7 м * 2.4 м | 13 м * 5 м * 2.4 м | 11 м * 5 м * 2.6 м | 15 м * 4.7 м * 2.4 м | 11 м * 6.5 м * 2.6 м | |
Масса | 10 T | 10 T | 10 T | 12 T | 14 T | |
Вспомогательное оборудование: сушильный шкаф для мягких инфузионных пакетов, детектор утечек, конвейер, горизонтальная упаковочная машина, машина для упаковки в коробки, запечатывающее устройство. |
Производственная линия состоит из двух основных частей: 1) изготовление мягких пакетов и 2) наполнение и герметизация (запаивание). Оборудование включает блок автоматической подачи пленки, печатающее устройство, секция формирования, сварочную установку I и II для портов инфузионных пакетов, блок охлаждения и разделения пакетов, поворотное крепежное устройство для порта, транспортирующее устройство, блок предварительного подогрева порта пакета, системы CIP / SIP, прессующую секцию для пакетов, установку для передачи крышек, термоустановку, устройство опорожнения, автоматическое управление и многое другое

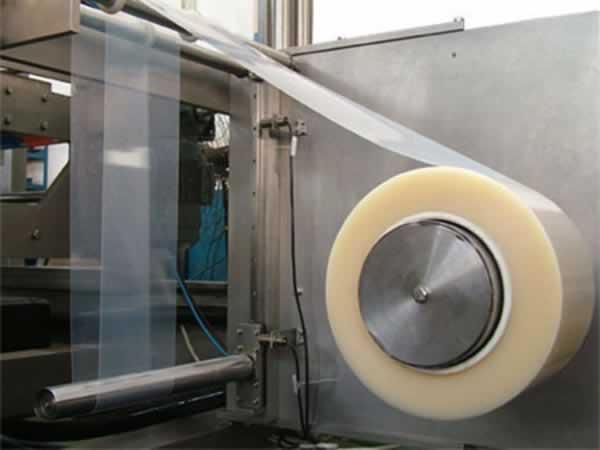

Автоматическая подача пленки осуществляется при помощи мотального устройства. Катушка с пленкой для пакетов обеспечивает легкую смену рулонов пленки. Рулон крепится на катушку при помощи пневматических зажимов без использования каких-либо дополнительных инструментов. Непрерывная и равномерная подача пленки осуществляется посредством электрического двигателя. Пленка накапливается на амортизационном валике рулонного лентопитающего устройства, а затем поэтапно подается на рабочую станцию. Сенсорное управление обеспечивает равномерное движение пленки от начала и до конца.

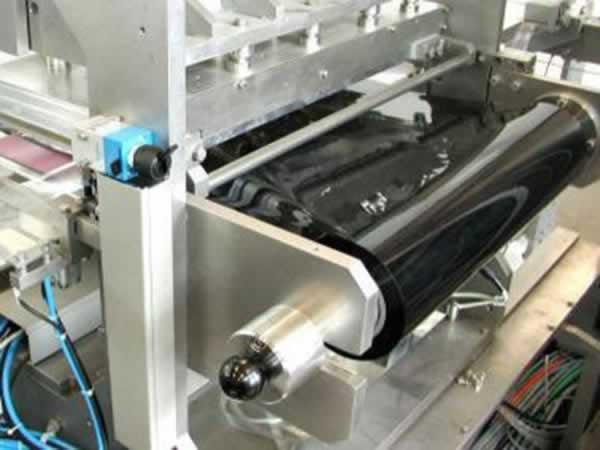

Данная рабочая станция идет с использованием устройства горячей печати фольгой. Температура печати, время печати и давление регулируются. Автоматический контролер обеспечивает остановку машины в случае если фольга находится в конце или оборвана. Отсутствие каких-либо дополнительных инструментов и легкая смена печатной фольги обеспечивает минимальное время простоя. Катушки с фольгой для печати снабжены пневматическими зажимами. Оборудование также оснащено устройством, не допускающим слипание фольги для печати и пленки пакета. Различные цвета печати. Простые инструменты для смены печатной формы.

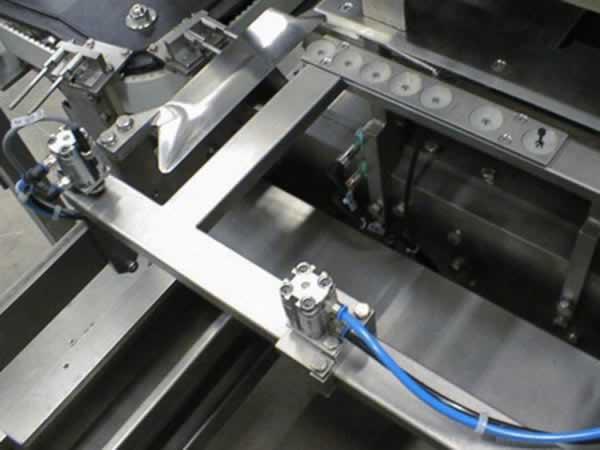

Перенесение пленки осуществляется при помощи коробки передач с электродвигателем. Во время передачи ленка удерживается пневматическими зажимами.

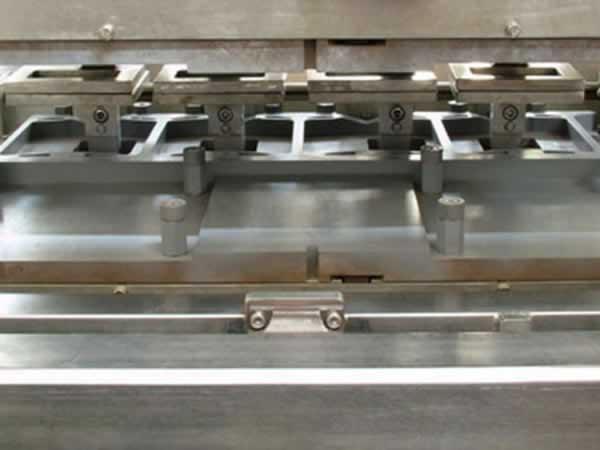

На данной рабочей станции происходит приклеивание портов в пленке инфузионного пакета, запайка и резки внешнего контура пакета. Спайка осуществляется при помощи сменных сварочных инструментов, которые идут с плавкими предохранительными вставками для получения требуемой температуры спайки. Время спайки, давление и температура регулируются. Для гарантии постоянно-верного процесса спайки температура спайки проверяется в пределах определенного минимального или максимального диапазона при помощи устройства ПЛК и датчиком температуры. При температуре спайки ниже или выше определенного минимального или максимального диапазона, машина прекращает работу и одновременно на панели управления выводится сообщение о возникновении ошибки.
Спайка портов осуществляется при помощи соответствующего сварочного устройства. Станция идет с контролером максимальной и минимальной температуры спайки для достижения оптимальной температуры спайки. В случае если температура выходит за пределы допустимого диапазона, машина прекращает работу.
На данном этапе происходит окончательная спайка портов при помощи соответствующего устройства. Специальная система захвата собирает обрезанные кромки пакетов в лоток.

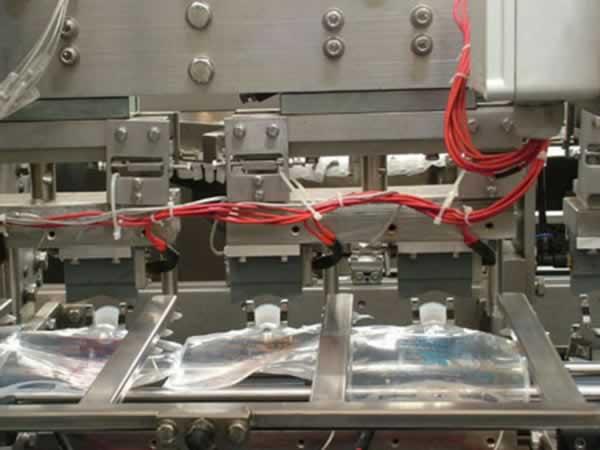

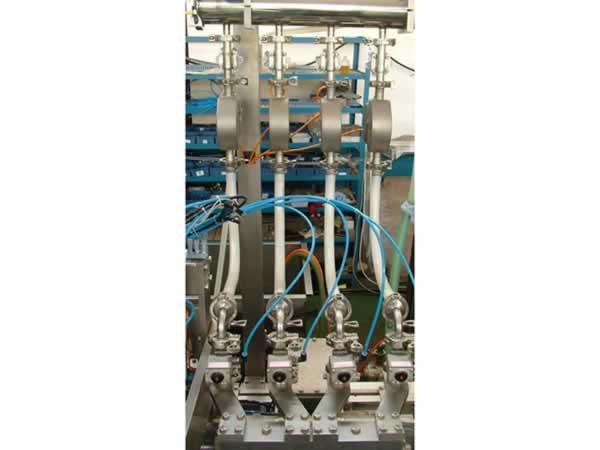

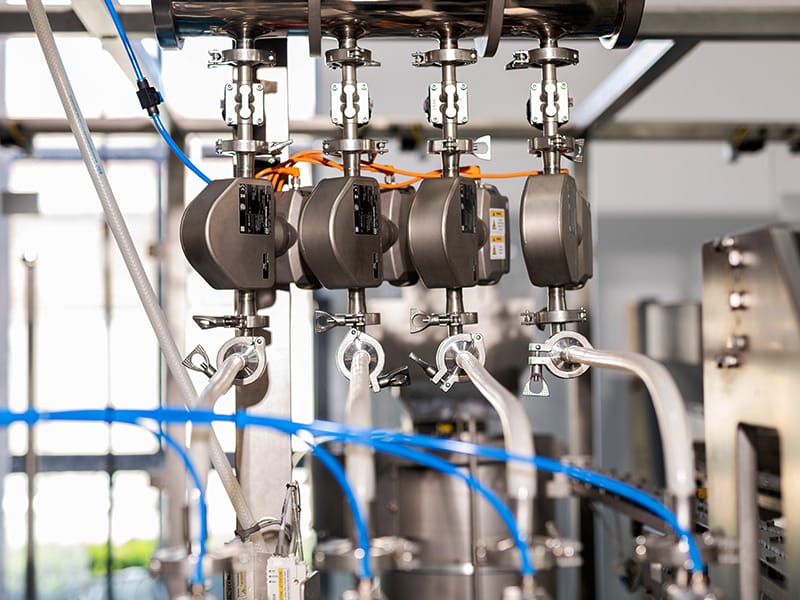

Операция наполнения выполняется при помощи 4-х систем с массовыми расходомерами и мембранными вентилями GEMU, система также оснащена устройством распределения продукции, соединительными трубками и микропроцессорным блоком управления, который находится в главном распределительном шкафу. Объем заполнения варьируется в диапазоне от 100 мл до 10 л. Порт наполнения выравнивается коническим приспособлением для зацентровки.Система наполнение подключена к системе стерилизации, поэтому не допустим демонтаж какой-либо из частей.

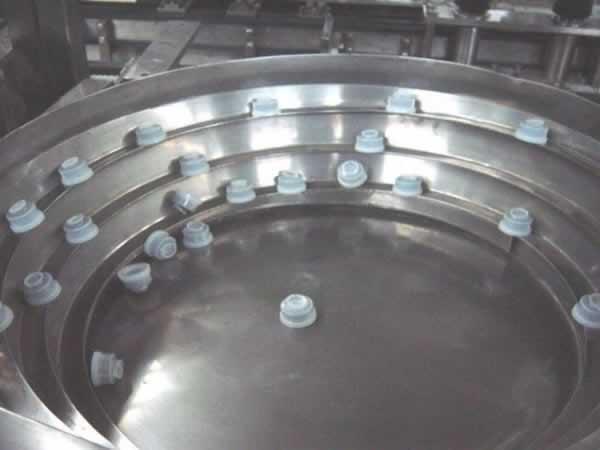

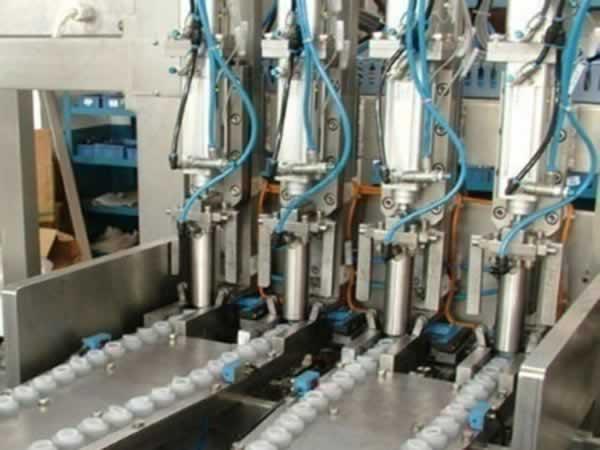

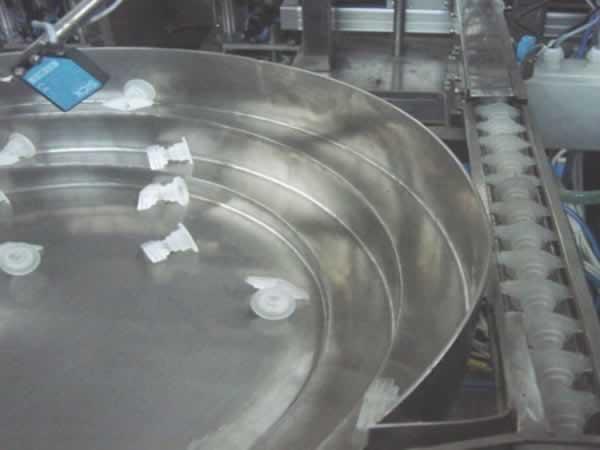

Станция включает автоматическую подачу крышек и транспортировку, устройство нагревания порта и крышек, систему выпуска отработанного воздуха. Крышки автоматически подаются из бункера, на боковой стороне имеется четыре зажима, которые захватывают крышки и приводят их в соответствующее положение на вершине портов пакета. Затем кончики нагревательного приспособления перемещаться между крышками и портами, подготавливая их к бесконтактному нагреву для процедуры герметизации. В целях минимизации остаточного воздуха в пакете одновременно используется система выпуска отработанного воздуха. Затем кончики нагревательного устройства продвигаются вперед, и колпачки накладываются на порты. Если пакет не наполнен, процедура герметизации не выполняется. Система контроля положения колпачков: пакеты без колпачков определяются как брак.
Готовые пакеты вынимаются при помощи системы захвата и помещаются на конвейерную ленту готовой продукции. Не соответствующие стандарту пакеты автоматически определяются как брак и скидываются в сборный лоток.
Компания FE Pharmatech является профессиональным китайским производителем и поставщиком линий по производству инфузионных растворов в мягких пакетах из Non-PVC. Мы также предлагаем линейные этикетировочные машины, установки для ультразвуковой мойки бутылок, подъемные механизмы для картонных коробок и многое другое.
Наши специалисты готовы поддержать ваш фармацевтический проект на всех этапах - от начального проектирования до готового решения.
Компания Shanghai IVEN Pharmatech Engineering Co., основанная в 2005 году, к сегодняшнему дню является лидером среди китайских производителей фармацевтического оборудования. Мы предоставляем комплексные решения для клиентов в фармацевтической промышленности. Все наше оборудование соответствуют европейскому стандарту GMP, американскому стандарту FDA, стандартам ВОЗ и другим международным нормативам, что позволяет удовлетворять требования производителей и их конечных потребителей.
