Вертикальная ультразвуковая моющая машина

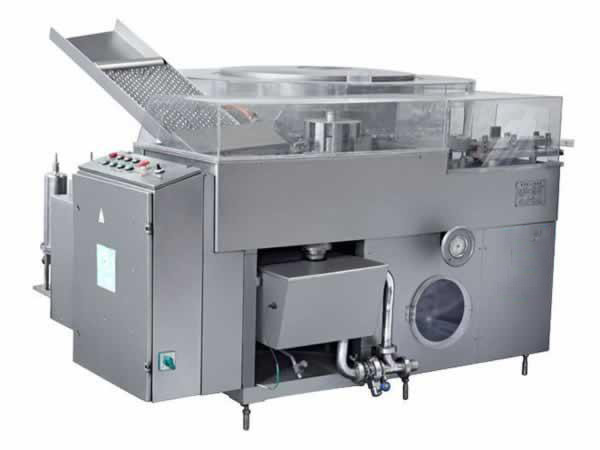

Вертикальная ультразвуковая моющая машина CLQ57 подходит для мойки различных маленьких флаконов, таких, как 1-20 мл ампулы, 5-25 мл флаконы жидкостей для перорального применения и 2-20 мл пенициллиновые флаконы. Машина может автоматически провести такие процедуры, как подача флакона, грубая ультразвуковая очистка, чистая мойка поверхности флакона, чистая мойка внутренней поверхности стенок флакона и вывод чистого флакона. Совмещая ультразвуковую очистку и мойку водой, очистку газовой струей, машина стала одной из популярных моющих машин во всем мире. Машина может быть использована как независимо, так и в составе производственной линии.

• Подходящие флаконы: 1~25 мл
• Рабочие головки: 57
• Производительность: 18000 флаконов/час (макс.)
• Мощность: 13 кВт
• Расход и давление воды: 0.6 м³/ч, 0.2-0.3 МПа
• Расход и давление газа: 45 м³/ч, 0.3-0.4 МПа
• Габаритные размеры (ДxШxВ): 2300x2200x1300 мм
• Масса: 2600 кг

• Созданная на основе запатентованных технологий, вертикальная ультразвуковая моющая машина потребляет мало энергии, имеет низкий коэффициент повреждения флакона, высокую чистоту бутылок и защиту от вторичного загрязнения.
• Использование ленточного конвейера для подачи флаконов значительно уменьшает интенсивность труда и увеличивает эффективность работы.
• Ультразвуком проводится грубая очистка флаконов. Стандартная акустическая мощность ультразвука равна 600 Вт, но она может быть отрегулирована в зависимости от размеров флаконов и реальной обстановки. Водяной бак имеет два нагревателя мощностью 4.5 Вт каждый. Температурный датчик следит за тем, чтобы мойка проводилась водой с температурой от 40 до 60 ℃.
• Ультразвуковая моющая машина использует длинный шнек для вывода флаконов из водяного бака и подачи их на звездчатое колесо, которое устраняет заторы и повреждения флаконов, вызванные подъемным механизмом. Многоуровневое звездчатое колесо используется для дальнейшей транспортировки флаконов.
• После зажатия флаконов, манипуляторы могут повернуться без необходимости вытягивания. Это эффективно предотвращает попадание смазочного масла на шпинделе в бак при вытягивании манипулятора, тем самым, моющая жидкость не будет загрязнена.
• WFI (вода для инъекций), сжатый воздух, циркулирующая вода проходят через фильтр. Моющая машина использует систему баков для двойной циркуляции воды. После смывания WFI потечет через циркуляционный бак и проходит через водяной насос и фильтр для использования в более низких уровнях мойки. Это помогает снизить расход воды.
• Все три вида моющих средств имеют независимые жиклерные иглы. Каждая группа игл чистит только одним веществом и проводит только одну процедуру, благодаря чему, предотвращается вторичное загрязнение моющего средства. Водяные и газовые трубы моющей машины короткие, а машина имеет малое количество игл. Это облегчает чистку, обслуживание и замену деталей машины.
• Булавочная головка позиционируется при помощи направляющей гильзы и устанавливается в направлении центра. Жиклерные иглы не контактируют с внутренней стенкой флакона. Благодаря чему, не создаются металлические и стеклянные частицы. Также это позволяет снизить вероятность повреждения горла флакона.
• Прихват манипулятора изготавливается из высококачественной нержавейки, что обеспечивает ему высокую устойчивость к износу, деформациям и долгий срок службы.
• Ведущий клин и клин тяги сделаны из стали марки 40Gr, и прошли через закалку с отпуском. Кроме того, разводной пролет тяги, изготовленный из швеллерной стали, сваривается специальным аппаратом и проходит конечную обработку, благодаря чему, уменьшается масса пролета. Все это улучшает точность и стабильность позиционирования игл, и уменьшает вибрацию и уровень шума, вызванные работой машины.
• Звездчатое колесо, ограда и шнек изготавливаются из полиоксиметилена. Благодаря этому, они имеют высокую жесткость, устойчивость к износу и долгий срок службы.
• Водяные и газовые трубы изготовлены из нержавеющей стали марки 304 или других нетоксичных, коррозиестойких материалов, соответствующих стандарту GMP. Эти трубы соответствуют требованиям CIP (мойки без разборки). Укупорочные материалы изготавливаются из нетоксичных, непахучих и термостойких ПТФЭ материалов или силиконовых резин.
• Ультразвуковая моющая машина имеет несколько защитных функций. Например, она остановит работу при давлении моющего средства ниже номинального значения, температуре воды, непопадающей в установленный диапазон, нерабочем ультразвуке, и т.д.
• Моющая камера ограждена прозрачным оргстеклом, что позволяет оператору следить за всеми процессами внутри машины, обеспечивая надежную работу машины.
• Машина использует современный ПЛК с человеко-машинным интерфейсом, обеспечивающим эффективное и удобное управление. ПЛК остановит работу машины при обнаружении любой ошибки. На экране будет отображено вероятная причина возникновения ошибки.
• Удобная замена деталей. Только шнек, звездчатое колесо и ограда нуждаются в замене. Детали манипулятора не требуют замены или каких-либо настроек.

Как профессиональный китайский производитель и поставщик вертикальных ультразвуковые моющие машин, мы также предлагаем машины для наполнения и укупорки флаконов с жидкостью для перорального применения, бутылкомоечные машины, детекторы утечек и многое другое.
